YSD-4G生理药理实验多用仪是一种综合性多用实验仪器，它由数字式集成电路对振荡频率进行逐次分频、产生各种不同的标准频率和时间间隔，可作为矩形波刺激器，刺激输出的波形前沿陡峭、顶部平坦是比较理想的矩形波，波宽和电压幅度连续可调，并设有单次、双次、定时、连续等输出方式及延迟电路和同步输出、多用仪设置十进计数电路，采用三位数码管直接显示数字，可用于计时间、计液滴滴数和动物活动计数、并可接电磁标及记录仪进行记录。多用仪设有交流控制，做激怒电惊厥等实验还设有外接电热器进行恒温控制等。
ZH0096

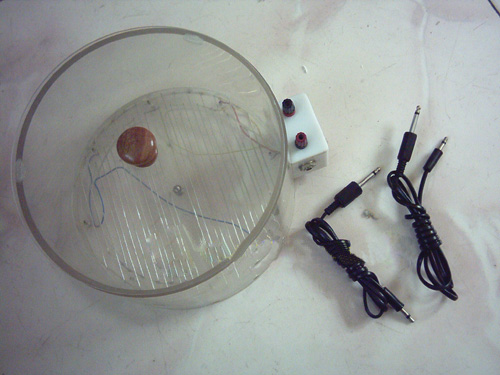

JNH激怒实验盒(需另购)
主要技术批标:
l.频率范围(A):按2n倍增,共十一档,即1、2、4、8、16、32、64、128、256、512、1024（Hz）
2.时间间隔（B）：按2n倍增,共十一档,即0.125、０.25、0.5、1、2、4、8、16、32、64、128（S）
3.刺激输出：1、输出方式：分连续A、连续B、连续双次，定时和单次五种。
4.输出电压幅度（刺激强度）：分0~2V、0~12V、0~100V三档，均连续可调。
5.输出矩形波波宽：0.1 ms~20ms，连续可调。
6.刺激输出端有短路保护，能承受长时间的短路。短路消除后，仪器立即恢复正常输出，无需再重
新启动。
7.延迟范围：刺激输出与同步输出之间没有“延迟”调节，供用示波器观察波形的时候作用，延迟
为2ms~500ms均可连续可调，在连续双次时，延迟又兼作两脉冲之间间隔的调节。延迟还兼作交流
输出持续时间的调节。
8.输出接口：后面板有供接示波器使用的“同步输出”和“刺激监视”插口。
9.后面板有交流电压输出，0~150V连续可调，供做激怒、电惊劂实验。
l0.电源：交流220V±10%，50Hz±2 Hz。
11.功耗：小于10W
12.体积：185×230×100mm
13.重量：小于2DG
14.使用环境：温度—10℃~+40℃，温度小于85%（+℃），大气压力86.6Dpa~106.KPa
ZH0056 YSD-4GA生理药理实验多用仪
频率范围(A):按2n倍增,共十一档,即1、2、4、8、16、32、64、128、256、512、1024（Hz）
时间间隔（B）：按2n倍增,共十一档,即0.125、０.25、0.5、1、2、4、8、16、32、64、128（S）
刺激输出：1、输出方式：分连续A、连续B、连续双次，定时和单次五种。
2、输出电压幅度（刺激强度）：分0~2V、0~12V、0~100V三档，均连续可调。
3、输出矩形波波宽：0.1 ms~20ms，连续可调。
4、刺激输出端有短路保护，能承受长时间的短路。短路消除后，仪器立即恢复正常输出，无需再重新启动。
延迟范围：刺激输出与同步输出之间没有“延迟”调节，供用示波器观察波形的
时候作用，延迟为2ms~500ms均可连续可调，在连续双次时，延迟又兼作两脉冲之间间隔的调节。延迟还兼作交流输出持续时间的调节。
输出接口：后面板有供接示波器使用的“同步输出”和“刺激监视”插口。
后面板有交流电压输出，0~150V连续可调，供做激怒、电惊劂实验。
电源：交流220V±10%，50Hz±2 Hz。
功耗：小于10W
体积：185×230×100mm
重量：小于2DG
使用环境：温度—10℃~+40℃，温度小于85%（+℃），大气压力86.6Dpa~106.KPa
ZH0054 YLS-9A生理药理电子刺激仪
电（方波）刺激是生理药理最常用的实验方法之一。仅药理实验方法学（第三版）上就有上
百种实验方法用到电刺激，然而刺激仪功能的强弱、方波设定范围的宽窄、波形的好坏、使用
方便与否往往成为实验成败的关键。YLS-9A刺激仪为多用途方波刺激仪，输出的电压范围宽，
最高可达200V，具有限流保护功能，限制电流可调，最大输出电流为2mA，刺激输出与控制电路
完全隔离，可通过参数设定，定制多种类型的输出方波，输出可通过开关触发，也可通过外接
输入信号触发，在外接输入信号触发时可设为延时输出，延时时间可调，输出的方波包括：正
脉冲、正脉冲+延时+负脉冲、正脉冲+负脉冲三种波形，输出的脉冲数可调，输出过程电压电流
可调整，能适合生理、药理等各类实验的需要。仪器采用液晶面板中文显示当前输出参数，非常
直观，可存储8个设定的波形参数，方便实验人员的操作。
仪器特点：
1、双向脉冲：双向脉冲解决了长时间用一种极向刺激使电极周围产生极电解反应的问题，从而保
护了与电极接触的神经、肌肉、血管等组织，避免了组织极化效应。
2、高电压：高电压可用于对动物的刺激，如打惊劂、激怒、刺激和对大动物的刺激，如猪、狗、
猴、兔等，解决了一些生物信号采集处理系统，刺激电压较低的问题。
3、限电流：其一保护刺激对象不受大电流伤害，二保护仪器不过流损坏，当输出电流超过限流值
时仪器自动降低脉冲幅度，使电流不超过设定值。
4、梯度增压：当设定为连续波变压输出模式时，输出将按原设定值和递增间隔以及增量自动增压
输出（也可减压输出），用于刺痛和激怒实验非常方便。
5、外触发输出：外触发输出是在给外部输入一个脉冲信号或一组脉冲信号后在输出一个或一组同
极性的信号，因其输出电压和电流是可调的，从而起到了信号放大和波形整形的作用。
6、便携式结构方便移动和堆放。
二、主要技术指标
1、方波输出形式：正脉冲
正脉冲+延时+负脉冲
正脉冲+负脉冲
2、方形输出类型：单波输出 单波断续输出
连续波输出
连续波断续输出
连续波变压输出
外方波输入、变压流输出
3、方波参数：电压：1～２00V 增量为1V
电流:0.01～2.00mA可调限流 增量为0.01mA
波宽:50µs～４.99999s 误差＜±2µs
间隙:50µs～4.99999s误差＜±2µs
触发延时:0或20µs～4.9999s 误差＜±2µs
触发信号电压: ±2～12V
间断:1ms～999.999s
脉冲前沿上升时间≦1µs
有8个存储设定,可设定成最常用的8种方波输出形式。
带同步输出接口和外部输入接口。
电源电压：220V 50HZ
输入功率：10VA
外形尺寸:330×240×130mm
重量:3.5㎏
|
