参数
|
技术指标
|
|
通道数
|
4通道放大器，性能一样，参数实时程控可调，贴片工艺。
|
|
输入方式
|
双端平衡差动输入
|
|
输入阻抗
|
100MΩ
|
|
增益换档
|
1、2、5、10、20、50、100、200、500、1000、2000、5000、10000、20000、50000
共十五档程控切换
|
|
增益准确度
|
0.5%(F.S)
|
|
增益稳定度
|
0.05%/h
|
|
线性度
|
满度的0.1%
|
|
失真度
|
小于1%
|
|
频带宽度
|
DC-30KHz(+0.5dB — -3dB)
|
|
噪声
|
小于3μVRMS(输入短路，在最大增益30K带宽时折算至输入端)
小于2μVRMS(输入短路，在最大增益10K带宽时折算至输入端)
|
|
共模抑制
|
>100dB
|
|
时间漂移
|
小于3μV/小时(输入短路，预热1小时后，在最大增益时折算至输入端)
|
|
温度漂移
|
小于3μV/小时(输入短路，预热1小时后，在最大增益时折算至输入端)
|
|
上限频率
|
DC-30KHz
10档，使用时可任意输入上限频率
|
|
滤波器特性
|
9阶贝塞尔低通滤波器
|
|
时间常数
|
DC、5S、2s、1S、0.2s、0.02S、0.002S、0.001S、
0.005S九档程控切换
|
|
50Hz陷波
|
有。衰减32DB
|
|
基线跟踪
|
有。可有效的克服基线漂移
|
|
监听功能
|
四通道任意监听。
|
|
记滴功能
|
四通道均可记录，可记录总滴数，滴速，任意时间段的滴数、滴速
|
|
参数
|
技术指标
|
|
幅度
|
0-100V步长1MV .
|
|
输出电流
|
100mA
|
|
波宽
|
0.1-600ms,程控调节步长0.1ms
|
|
延时
|
1-250ms,程控调节步长1ms
|
|
工作方式
|
单刺激、串刺激、主周期刺激、自动间隔调节刺激、自动幅度调节刺激、自动波宽调节刺激、自动频率调节刺激
7种
|
|
刺激脉冲数
|
任意
|
|
刺激串长
|
任意，可长至分钟、小时
|
|
串刺激间隔
|
任意，可长至分钟、小时
|

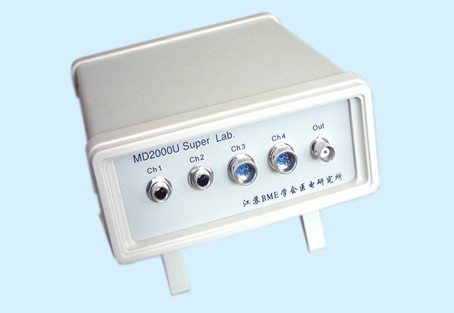

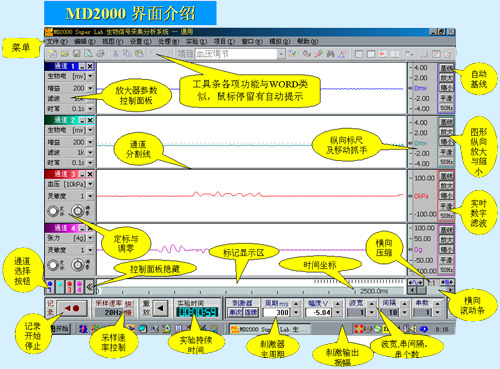

MD-2000生物信号采集系统为D95的升级换代版本，适用于机能实验教学和科学研究，该系统用VC++6.0编程，可直接运行于win98/win2000/winXP平台上，具有多任务，网络，窗口化等Windows的功能，可与WORD,Exel,Powerpoint等软件实现资源共享。同时，MD-2000还继承了D95的性能特点和操作习惯，使D95的使用者无需训练，便可直接使用MD-2000。

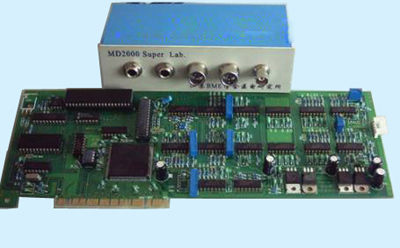

内置式硬件 外置式硬件
放大器 基本特点 4通道
|
输入阻抗
|
10M
|
|
|
共模抑制比
|
85DB
|
|
|
放大倍数
|
100-1000
8档程控可调
|
|
|
时间常数
|
0.001-DC
8档可调
|
|
|
低通滤波
|
0.01K-10K
|
|
|
50HZ抑制
|
软件50HZ抑制
|
|
|
直流平衡
|
程控调节
|
|
|
等效输入噪声电压
|
3∪V
|
|
|
增益误差
|
≤1.33%
|
|
|
输入方式
|
差分输入DC，AC
|
|
|
A/D变换器
|
12
bits
|
|
|
A/D
转换误差
|
1
lastbit
|
|
|
最高可用采样率
|
100KHz
|
|
|
输出方式
|
电压
|
|
|
输出幅度/步长
|
8
bits
|
|
|
静态噪声
|
<20mV
|
|
|
脉冲幅度
|
+/-10V
|
|
|
脉宽
|
20
us –
1000ms
|
|
|
脉冲方式
|
单脉冲，串脉冲，可调
|
|
|
脉冲数
|
1 –
1000ms
|
|
|
脉冲间隔
|
20
us –
1000ms
|
|
|
程控心电导联
|
手动
|
|
|
监听
|
接有源音箱
|
|
|
操作平台
|
win2000/winXP
|
|
|
数据传输
|
外置式，全速USB接口,无源
|
可选
|
|
内置式
|
||

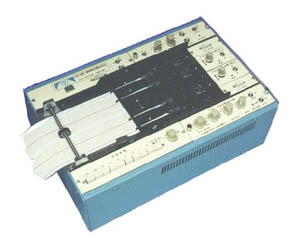

ZH0102RDY型二道生理记录仪
一、特点用途
二道生理记录仪，主要适用于高中等院校生理、病理、药理等课程的教学及做动物的生理实验，亦可用于科研和临床，配合适当的传器和电极可测量、记录血压、心电、肌电、呼吸、胃肠平滑、骨胳肌、心肌收缩等多项生理指标。仪器结构采用插件式，更换插件和传感器及电极还可以测量其它相应的生理指标。
二、技术指标
1、后级功率放大器
后级功率放大器是将前级放大器输入的信号进行功率放大，以驱动描记笔电机进行描记，也可对外输入信号进行描记。二、三、四道生理记录仪后级功率放大器的功能，技术指标均相同。
2、后级功率放大器技术指标输入灵敏度
10mm/0.5v增益连续可调
输入阻抗 ≥50kΩ
频率响应
0-100Hz（-3db）
最高输入电平 ＜2.5v
表笔偏转幅度 ±20mm
线性误差4％
温度漂移 0-40℃
描记笔位移≤1mm/10℃
记录方式 墨水笔、热笔写式
●血压放大器
用于放大缓慢变化的压力信号，配接相应的压力传感器，可做各种压力实验，如测量动脉压、静脉压、呼吸胆道压力等
输入方式 双端输入 单端输入
输入阻抗 1MΩ-0-1MΩ
灵敏度
0.665、1.33、2.66、6.65、13.3KPacm
共模拟制比 ≥1000:1
频率响应 0-200Hz
温度漂移
0-40℃范围内＜100uv/℃
●多功能放大器
配合不同的传感器和电极可测量、心电、肌电、呼吸、心肌收缩、
胃肠、肌肉收缩等多种生理参数。
输入方式 双端输入 单端输入
滤 波
10、30、100、300、1kΩ
灵敏度
10.5、2.1、0.5、0.2、0.05、0.02、mv、cm、DC×20
时间常数
3、1、0.2、0.02/s
共模抑制比 ≥2000:1
